Equipamiento

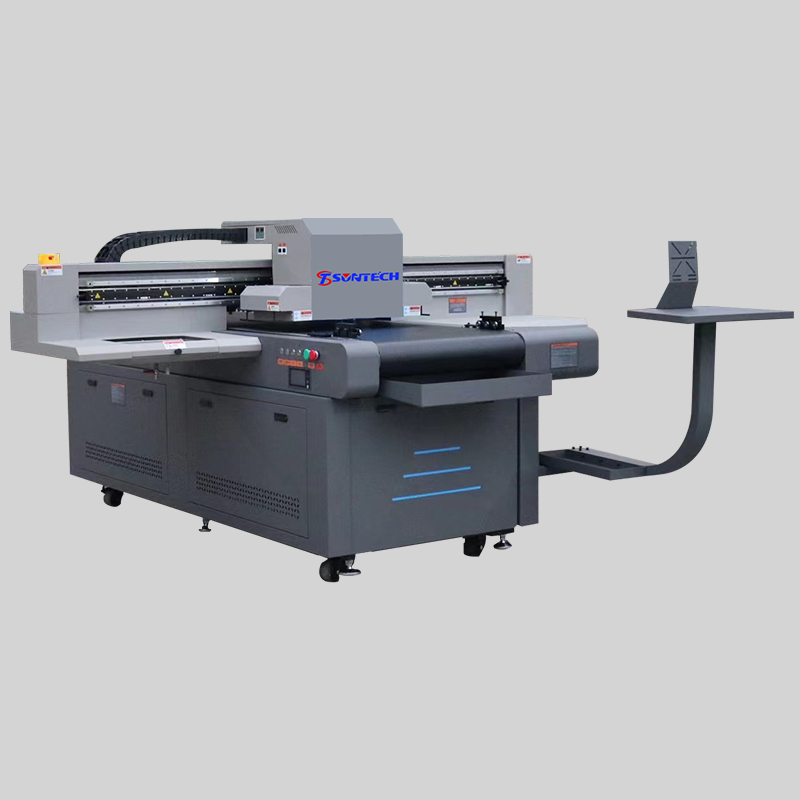

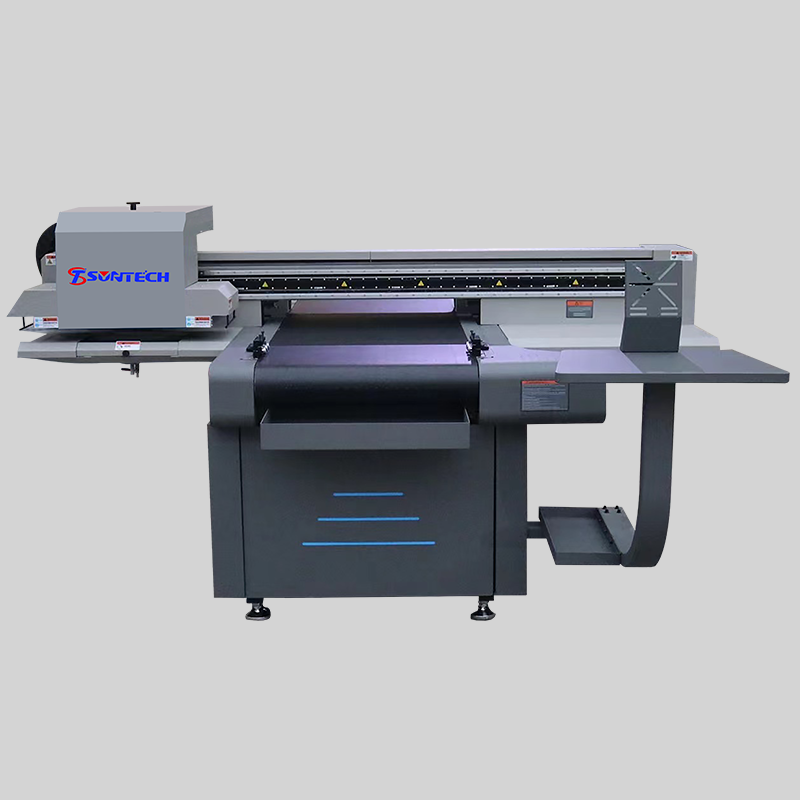

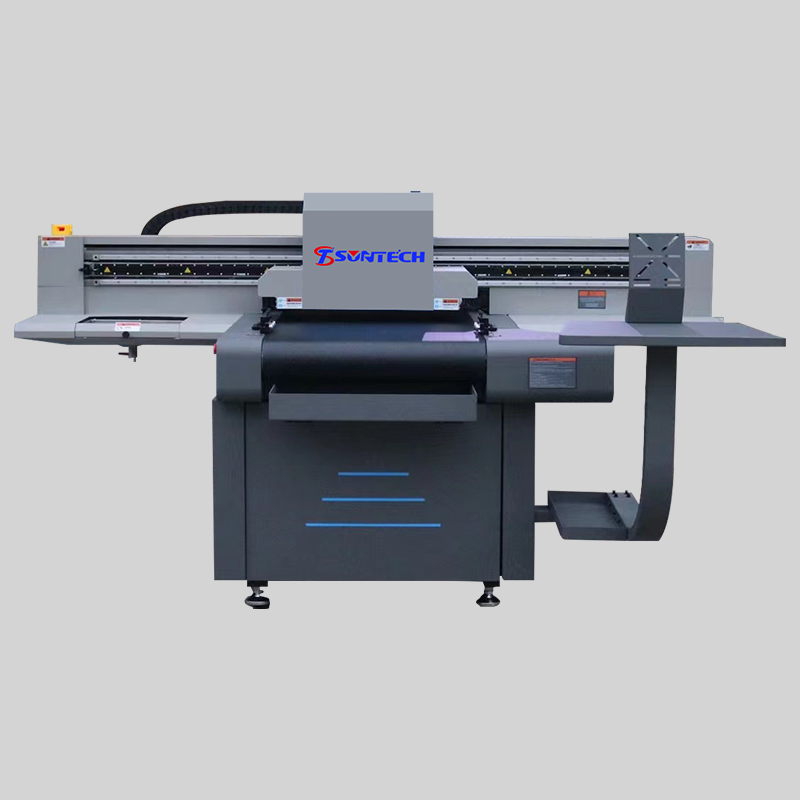

Esta impresora de línea UV de escaneado es un dispositivo de impresión digital de alta precisión y calidad industrial que incorpora cabezales de impresión Ricoh G5/G6. Está diseñada específicamente para la impresión a gran escala, de alta velocidad y altamente estable en superficies planas y pequeñas superficies curvas. El equipo mide 2500mm (largo) ×2450mm (ancho) ×1400mm (alto), y es adecuado para la impresión de curado UV en diversos materiales duros y flexibles, tales como vidrio, acrílico, placas de metal, PVC, tableros de madera, cuero, etc.
1. Control de movimiento
Eje X del sistema (exploración lateral) : Accionado por motor lineal de alta precisión, con una precisión de repetición de posicionamiento de ±0,01 mm.
Eje Y (dirección de alimentación) : Servomotor + husillo de precisión/accionamiento por correa, que permite la alimentación automática.
Eje Z (Ajuste de altura) : Elevación eléctrica, adecuada para materiales de diferentes espesores (de 3 mm a 100 mm).
2. Sistema de curado UV
Lámpara UV LED: Longitud de onda de 395nm, potencia de 80W - 120W/cm, curado instantáneo, ahorro de energía y baja generación de calor.
Método de curado: El curado se realiza simultáneamente con la impresión. El curado secundario es opcional para mejorar la adherencia.
3. Sistema de suministro de tinta
Botes de tinta de gran capacidad: Bolsas de tinta de 1000ml/2000ml, reduciendo la frecuencia de cambio de tinta.
Suministro de tinta inteligente: Suministro de tinta a presión constante + escape automático para evitar el corte de tinta o las burbujas de aire.
Tipo de tinta: Tinta UV dura (vidrio/metal), tinta UV flexible (cuero/lámina blanda)
4. Sistema de transporte en línea de montaje
Alimentación automática: Transmisión tambor/correa, con una capacidad de carga de hasta 50 kg/㎡.
Sistema de alineación: Sensor fotoeléctrico +CCD de posicionamiento por visión para garantizar una posición de impresión precisa.
Método de descarga: Recogida o descarga automática de material en la cadena de montaje, para apoyar la producción en línea.
Ventajas y características de los equipos
1. Control de movimiento
Los cabezales de impresión Ricoh G5/G6 ofrecen un control de gotas a nivel de micras, consiguiendo una impresión de calidad fotográfica.
Escaneado e impresión bidireccional + modo de alta velocidad, la eficiencia de producción aumenta de 30% a 50% en comparación con las máquinas planas tradicionales.
2. Diseño industrial estable y fiable
Bastidor totalmente metálico, resistente a los golpes y deformable, apto para producción continua 24 horas al día, 7 días a la semana.
Protección de boquilla cerrada, a prueba de polvo y golpes, prolonga la vida útil de la boquilla.
3. Funcionamiento inteligente
Pantalla táctil industrial de 10 pulgadas, compatible con el control de un solo clic con software RIP (como Photoprint, ONYX).
Detección automática de altura para evitar la colisión de boquillas.
Supervisión remota, integración de sistemas MES y gestión digital de la producción.
Sugerencias de mantenimiento y optimización
Mantenimiento diario: Autocomprobación y limpieza automática de la boquilla antes de la puesta en marcha para evitar obstrucciones.
Requisitos medioambientales: Temperatura 20 a 30℃, humedad 30% a 70%, y minimizar el impacto de la electricidad estática.
Selección de consumibles: Utilice tinta UV original para evitar daños en la boquilla por tinta de calidad inferior.
Calibrado regular: Compruebe la tensión de los raíles guía y las correas cada semana para garantizar la precisión de la impresión.
Introducción a los detalles de la máquina
1. Pantalla de visualización de tinta y sistema de alarma
Pantalla LCD de alta definición: Visualización en tiempo real de los niveles de tinta de 6 colores (CMYK + blanco + barniz) en porcentaje y mililitros.
Funciones de alerta inteligentes:
Alertas de tinta baja (aviso amarillo a ≤15%, alarma roja a ≤5%).
Reconocimiento del tipo de tinta (evita el rellenado incorrecto).
Estadísticas de uso de tinta monocolor (calcula el coste de consumo por hora).
Funcionamiento táctil: Permite cambiar entre las páginas de información de tinta o entrar en el modo de recarga directamente en la pantalla.
2. Sistema de cartuchos de tinta (150 ml)
Cierre rápido:Mecanismo de cierre patentado que permite la sustitución en 3 segundos.Diseño a prueba de tontos con ranuras físicas para llaves de diferentes colores.
3. Sistema dual de suministro de tinta a presión negativa
El sistema dual de suministro de tinta por presión negativa es un subsistema central de las impresoras UV de gama alta. Funciona de forma coordinada a través de dos dispositivos de presión negativa controlados de forma independiente para garantizar un suministro de tinta estable a las boquillas durante la impresión a alta velocidad, evitando problemas como el corte de tinta, el goteo de tinta o las burbujas de aire. A continuación se presentan los detalles técnicos y el principio de funcionamiento.
4. Área de recepción
Transporte los productos impresos fuera de la cinta transportadora, ahorrando mano de obra y haciendo la operación conveniente
5. Teclas de funcionamiento
Al ajustar parámetros como la altura de la boquilla, la intensidad de la lámpara UV y la velocidad de impresión de forma rápida y precisa, el ajuste paso a paso de las teclas (como las teclas ↑/↓) es más preciso que el deslizamiento de la pantalla táctil.
Botón físico de parada de emergencia: Un solo clic para cortar la alimentación o pausar la impresión (el gran botón rojo), con una velocidad de respuesta muy superior a la del funcionamiento con pantalla táctil, lo que evita dañar el equipo o los materiales.
Muestra de impresión
Las industrias de aplicación de las impresoras UV de línea de escaneado incluyen: envases de lujo, acabados de muebles, codificación de inyección de tinta de datos variables, envases flexibles, películas protectoras y efectos de relieve en 3D.
